El litoral atlántico de la provincia de Santa Cruz

Puerto Santa Cruz
La compañía Armour tenía un frigorífico aquí, al lado norte del río Santa Cruz. Descubrió una visita de mayo de 2011 que la planta estaba abandonada y casi totalmente desmontada, pero con evidencia de una red comprehensiva de trocha 60cm y una grúa a vapor de trocha más ancha saliendo de uno de los dos muelles.

FrigArmour1

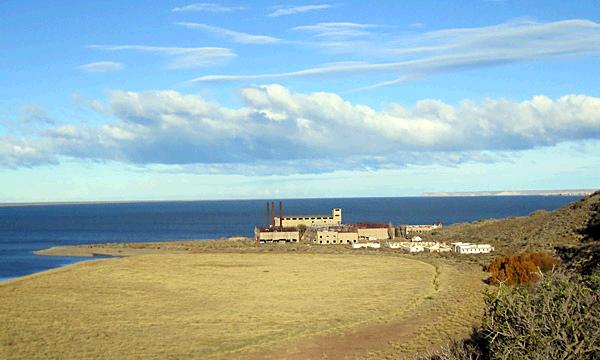

Primeramente una vista desde el borde de la barranca, mostrando el sitio de la planta sobre el punto entre el río Santa Cruz a la derecha y el río Chico a la izquierda. Mar abierto está delante.

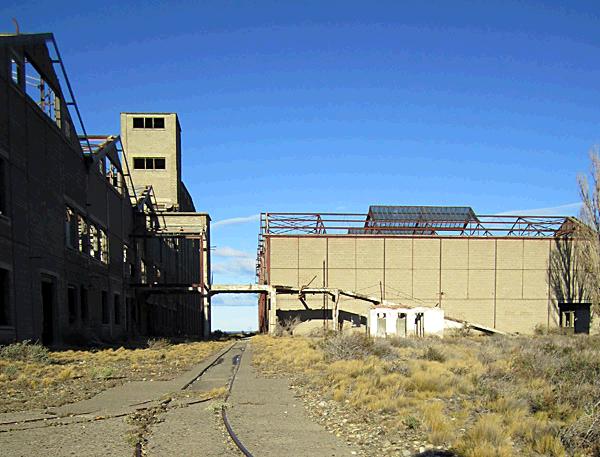

Luego una vista en el frigorífico propio. Antes 2011, han sido removido para chatarra todas cosas portátiles como vagones y rieles, pero las vías enterradas en hormigón quedaban.



FrigArmour2

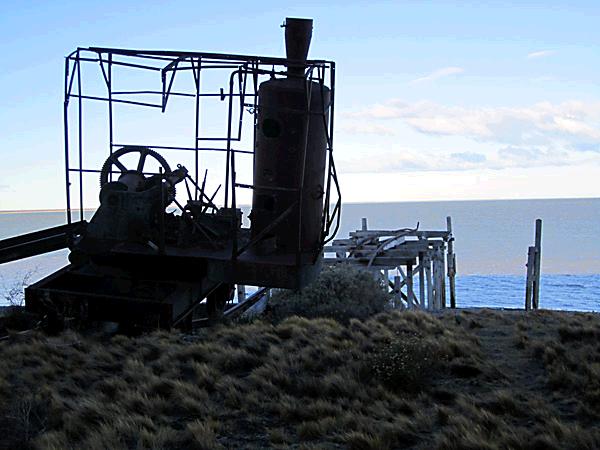

Finalmente, la grúa a vapor Grafton de tamaño normal (probablemente de trocha ancha, pero vea Puerto San Julián debajo) con los restos de uno de los muelles detrás.

.FrigArmour3

Puerto San Julian
Tenía aquí desde 1912 el sucursal argentino de la compañía Swift, la Cía Swift de la Plata S.A., un frigorífico. Hoy está abandonado; había sido sustituido como otros por el desarrollo de transporte caminero y competidores más modernos situados más convenientemente.

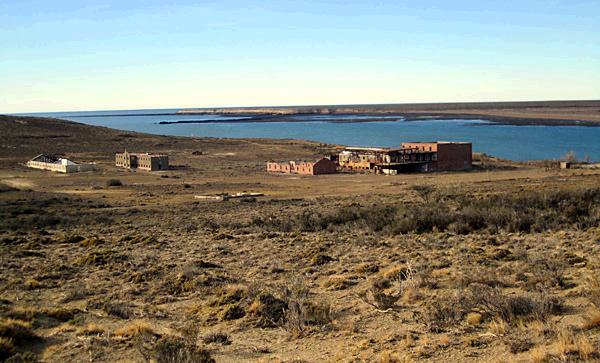

Como otras facilidades similares, este frigorífico estaba ubicado con la intención que el material crudo llegaría sobre sus cuatro pies propios, y el producto final enviado al norte por el mar en vapores de tamaño modesto, siendo capaz de ser cargados fácilmente desde un chico muelle privado. Tales sitios estarían muy lejos de cualquier ciudad, y un cuartel para peones (a la izquierda de la vista) era un componente esencial del complejo.

FrigSwiftPtoSJ1

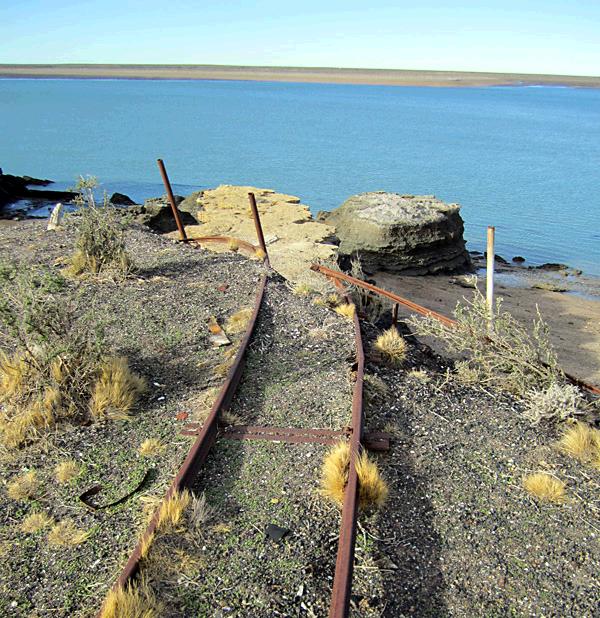

A primera inspección (mayo de 2011) parece que las vías interiores, y las a un puesto de carga cercano, son de trocha 60cm. Hoy se conduzca esta línea por un acantilado, pero casi seguramente era a uno de dos muelles.

FrigSwiftPtoSJ4

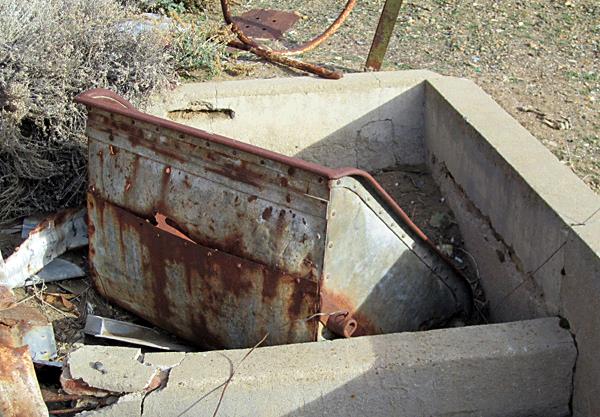

Como casi todos los sitios abandonados, todo el metal que se puede sacar fácilmente ha sido sacado. Pero parece que hubieron escapado las actividades de los chatarreros el casco de un vagón volcador. Parece que el metal hubiera sido galvanizado, posiblemente una práctica pragmática en un frigorífico, o sea el resultado de una vida en un clima semi-desierto.

FrigSwiftPtoSJ5

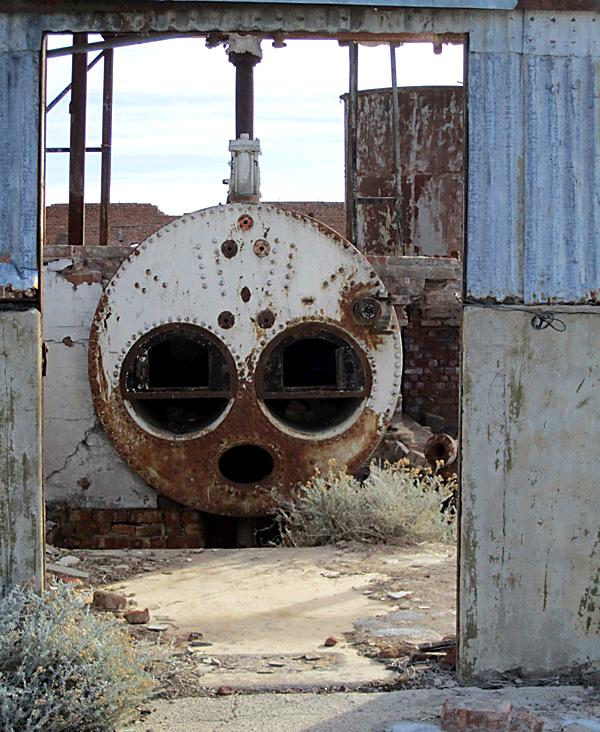

De vez en cuando evitaron los chatarreros oportunistas sacar el equipo pesado, especialmente cuando era fijado en hormigón. Por esta razón esta caldera escocesa ha sobrevivido.

FrigSwiftPtoSJ3

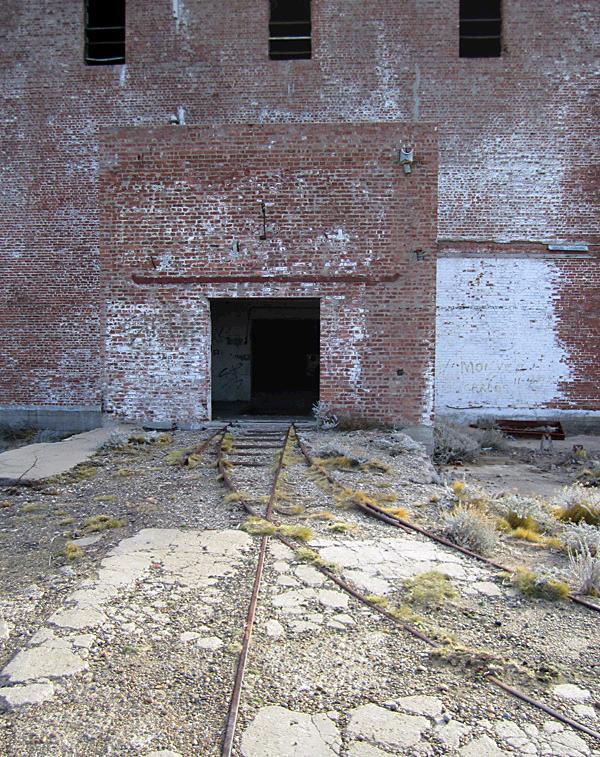

Habiendo visto vías de trocha 60cm, demandaron estas vías de trocha 1,0m (debajo), saliendo de un galpón de compresión de la lana o de báscula, una revaluación rápida. Posiblemente se explotaran la línea por el cima del acantilado hasta el muelle principal por vagones más grandes.

FrigSwiftPtoSJ2

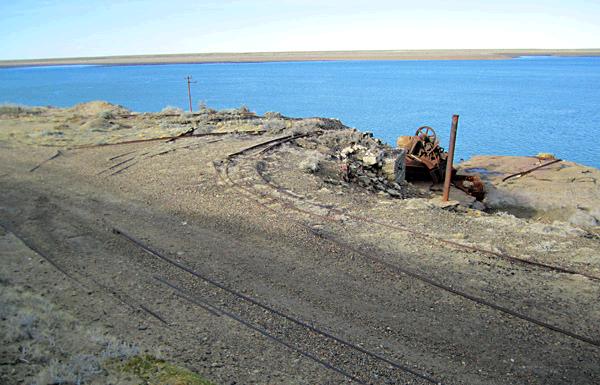

Extrañamente, parece que las vías al muelle principal eran de bitrocha. Este lugar está a unos dos cientos metros distancia de los edificios principales y tenían un pendiente regular. Sería necesario emplear más que sangre para el transporte de vagones vacíos pendiente arriba.

FrigSwiftPtoSJ6

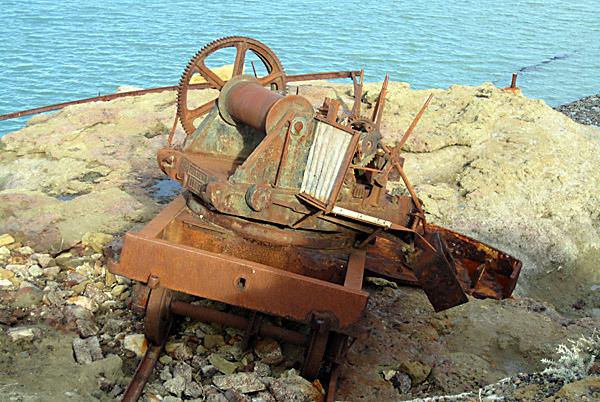

Esta grúa a vapor Grafton es una sorpresa adicional; hoy es tristemente muy incompleto, y está sobre rieles de doble hongo, que son raros en la Argentina. La forma del muelle era probablemente más como una plataforma corta al mismo nivel que el acantilado, porque hay agua profunda hasta la tierra y no sería necesario construir un muelle largo sobre agua de poco profundidad.

FrigSwiftPtoSJ7

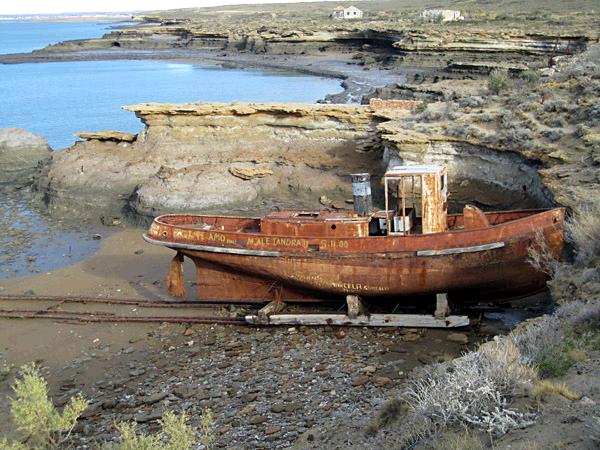

En un caleta abrigada con régimen de marea, cerca los edificios principales, queda ya el remolcador propio del frigorífico. No han faltado los chatarreros de sacar el hélice de bronce.

FrigSwiftPtoSJ8

Puerto Deseado
Puerto Deseado era un pequeño, pero importante, puerto pesquero al norte de la Provincia de Santa Cruz. También era el punto terminal del ramal aislado de trocha ancha a Colonia Las Heras. Originalmente se tenía la intención de extender la línea más al norte hasta Bariloche.

Se construyó el grande frigorífico al fin de los 1920s por la Soc. Coop. Frigorifica de Puerto Deseado que era una compañía del imperio Braun-Menéndez; pero fue explotado durante muchos años por la CAP, Corporación Argentina de Productores de Carnes. Inusualmente parece que no tenía su muelle propio; todo sus productos tenían que ser traslados por la ciudad al puerto principal. Aunque la factoría está al lado del litoral, enfrenta una zona grande de arrecifes de poco profundidad. Más al presente se asumió por CARSA, y ahorra funciona ante todo como frigorífico para los productos del mar en lugar de ser matadero y frigorífico de carnes.

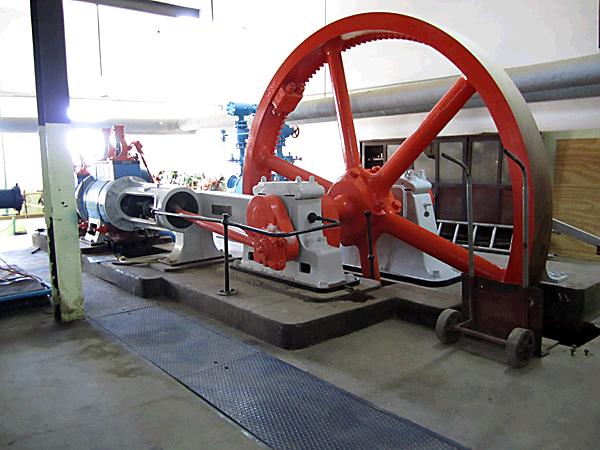

Pero este uso nuevo ha resultado en la preservación de la mayoría del equipo de los 1920s, aunque en desuso. Los pisos de arriba ya tienen la cadena de producción de los reses y las calderas para la producción de sebo. Más importante, la gran máquina estática a vapor tándem de doble expansión, marca Robey, sobrevive en la planta baja, bien cuidada superficialmente, pero no en orden para marchar. Es posible que este frigorífico sea el último en la Patagonia que contiene equipo del comienzo del siglo XX. Todos los otros están clausurados y desarmados de su equipo.

La máquina de doble expansión Robey fue acoplado directamente a una bomba para el sistema de refrigeración. Esta bomba es la cosa azul detrás del volante.

CARSARobeyengine

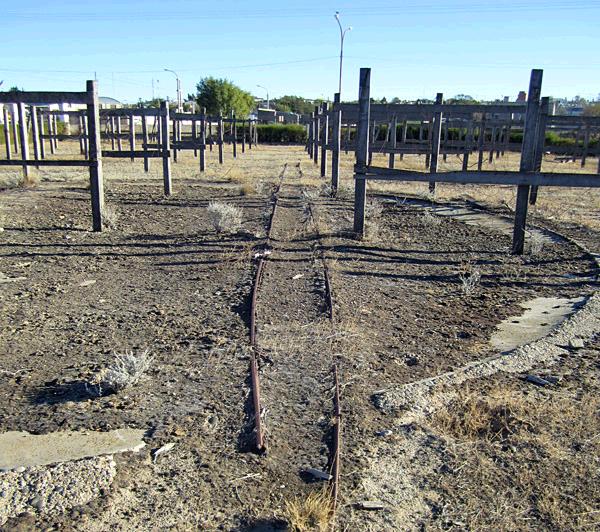

Tratando de las operaciones ferroviarias, quedan todavía vías de trocha 60cm en el patio de secar los velones y el final del desvió de trocha ancha, porque mucho del material crudo para el frigorífico llegaba allí por tren.

CARSA60cmtrack

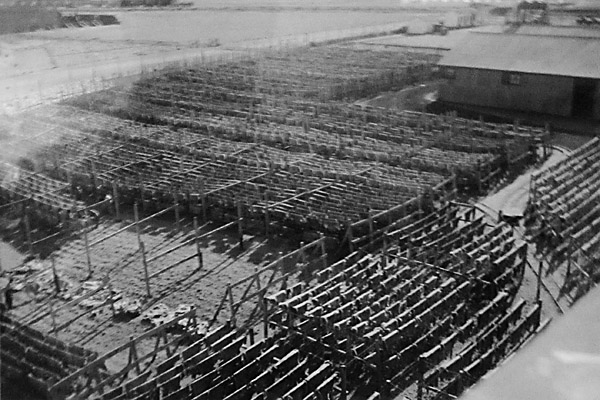

En la vista de arriba se ve las vías entre las rejillas de madera que tenían hilos sobre que se secaban los velones antes su compresión para formar bultos. En la foto de abajo (gracias a los funcionarios de CARSA), el patio secador está lleno de velones y se ve las vías de trocha angosta a la derecha.

CARSAdryingyard

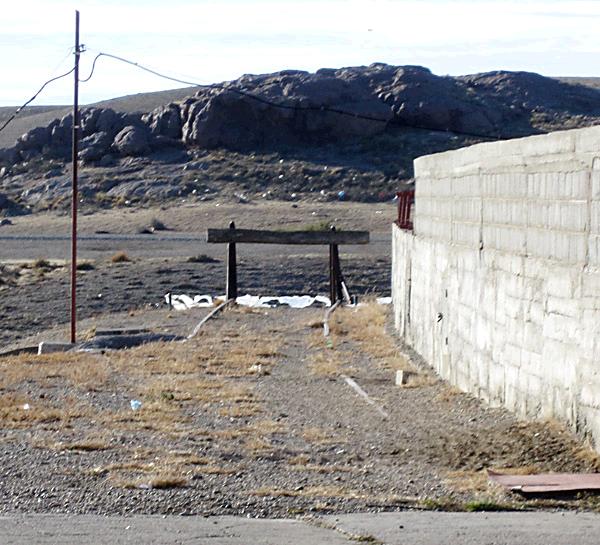

Salió directamente desde la playa principal de la estación Puerto Deseado el desvío de trocha ancha. Ha sido removida la mayoría, pero sobrevive una porción corta y los paragolpes.

CARSAbufferstop

Cuando estuve en Comodoro Rivadavia en 1975, me dijeron que había en Puerto Deseado un ferrocarril a vapor de trocha angosta hasta 1972. Pero en 2011 los funcionarios de CARSA eran seguro que la red ferroviaria era solamente de sangre.

Mas al norte
No hay evidencia de ortos frigoríficos más al norte en la Patagonia, en Chubut o Río Negro, posiblemente por razón que el viaje al Capital Federal por mar o por tierra fuera más corta y más apropiado enviar hacienda a pie.

San Antonio Oeste
Aunque no hay más frigoríficos hacia el norte hasta que llegamos en la provincia de Buenos Aires, fuimos avisado de una línea para el transporte de lana a un muelle en una nota en un dibujo tratando de la distribución de vías y edificios para esta estación. Además descubrimos una foto del mismo en el museo vecino.

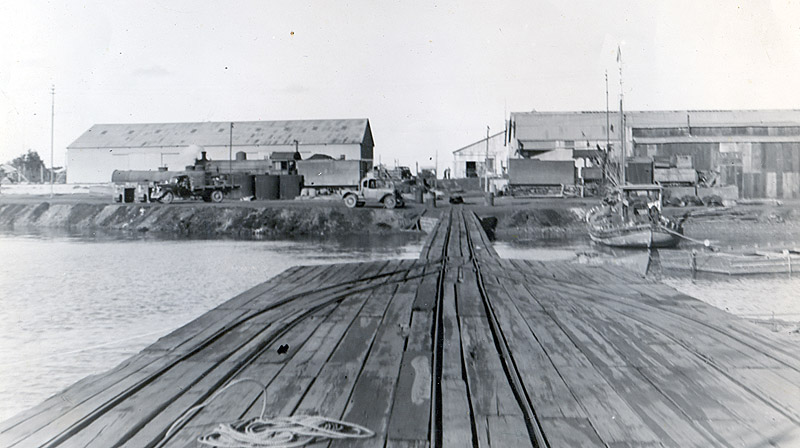

La línea unía la barraca Lahusen en el fondo de la foto, que está todavía a pie, y el muelle que queda en uso como el Muelle Pescadero. (3)

SanAntjetty1

No como la mayoría de la vías sobre muelles, que están elevadas arriba del piso de madera, aquí la cima de la cabeza del riel está al mismo nivel.

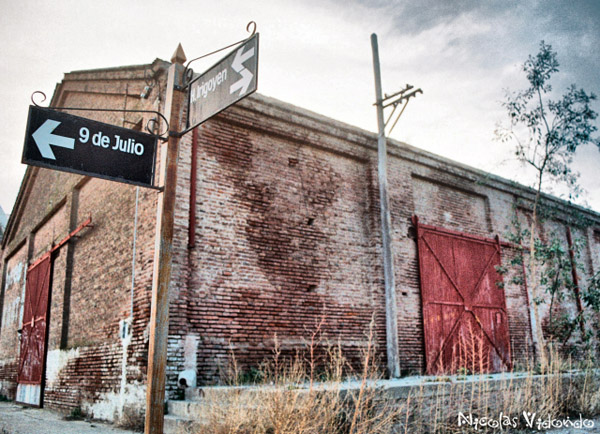

Esta vista moderna de la vieja barraca Lahusen fue descubierta en la web (4). Se entiende que el comienzo de la línea era muy cerca al nomenclador de calles y salió a la derecha hacia el litoral.

SanAntjettywarehouse

Frigorífico Sansesina
Aunque la declaración en el parágrafo de arriba es correcto, hemos permitido alejarnos hasta la provincia de Buenos Aires, a no muy lejos de Bahía Blanca. Estuve un frigorífico en General Daniel Cerri; era el frigorífico Sansesina que se inauguró en 1903. Tenía su propio muelle para cargar los vapores de alta mar con carne, y pues también frutas, para Europa. Fue servido por un ferrocarril de trocha un metro.

Se explotaban tres máquinas a vapor levando los números I, II y III, y más tarde por una diesel Ruston.

En los primeros años del siglo XX se abasteció el mercado central de Bahía Blanca con carne llevado desde aquí por vagones del tranvía a vapor. No sabemos si fueron enviados por tren de carga ferroviario o por una de las máquinas tranviarias. No es concepto extravagante como parece, porque hay una foto de una de las máquinas tranviarias y un coche de pasajeros en el puerto de Galván.

Siguiendo la segunda guerra mundial, se llevaba hasta aquí fruta del alto valle del Río Negro para ser enfriada en sus cámaras frías antes de ser exportada por el muelle del frigorífico.

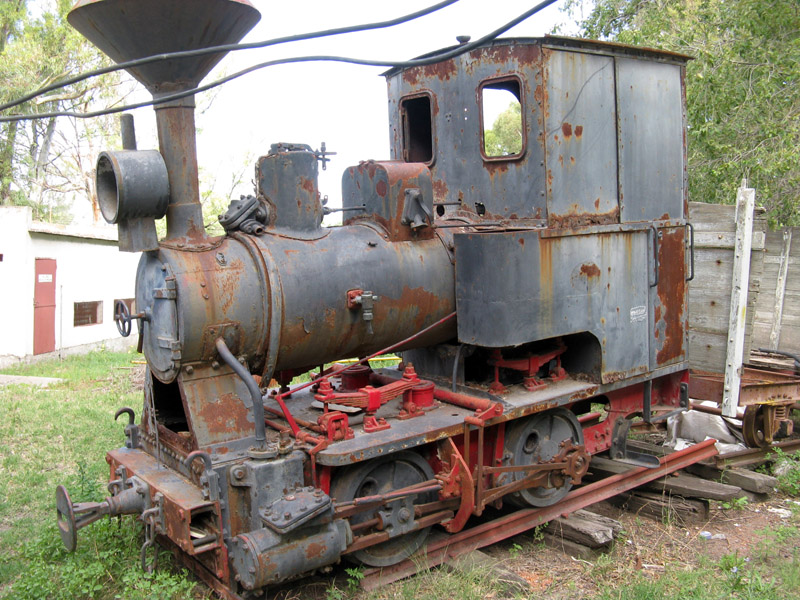

Otra cosa interesante era el acople que se usaba. Es claramente de estilo convencional el acople y perno de la máquina que está a la entrada del establecimiento abandonado.

Cuatrerosloco

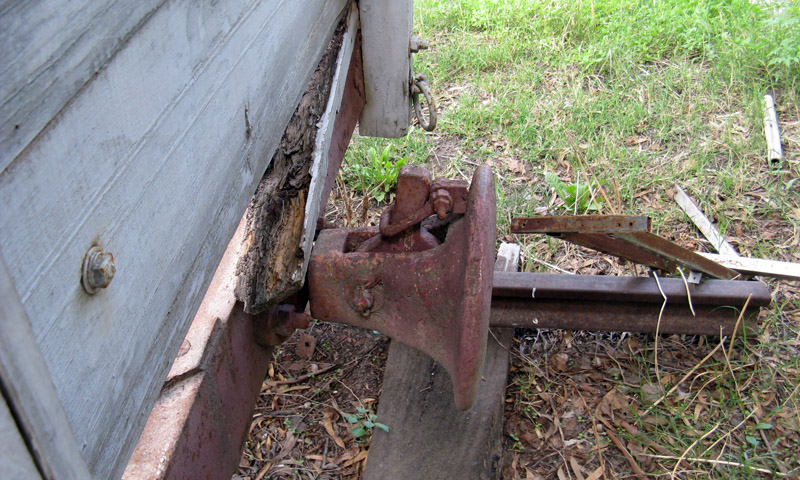

Pero el acople de los vagones era de tipo auto-acoplador como se ve debajo en un vagón encontrado al lado de la máquina. Se nota que la apertura en la cara del paragolpe es más profunda que la en el acople tradicional de la máquina. También no hay perno, en lugar hay un gancho pivotado con una palanquita para permitir abrir el acople para desacoplamiento, y que puede ser inmovilizado por grillete. En esta vista, se permite el acoplamiento automático; también el desacoplamiento por tirando la palanquita a la derecha.

Cuatreroswagoncoupling

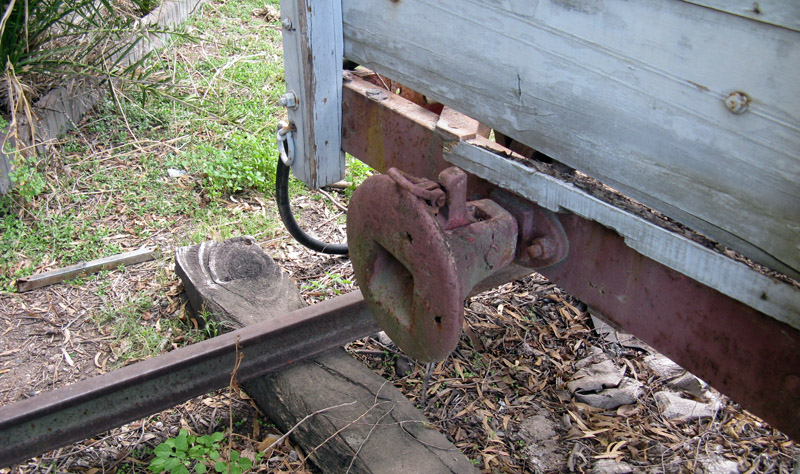

Si se pone el grillete sobre la palanquita, como se ve en la foto de abajo, cuando el vagón no es acoplado, el acoplamiento es impedido, así permitiendo el empuje sin la necesidad de desacoplamiento a la inversión de dirección del empujador. Si se pone el grillete sobre la palanquita cuando está acoplado, se evita el desacoplamiento in entendido.

Cuatreroswagoncoupling2

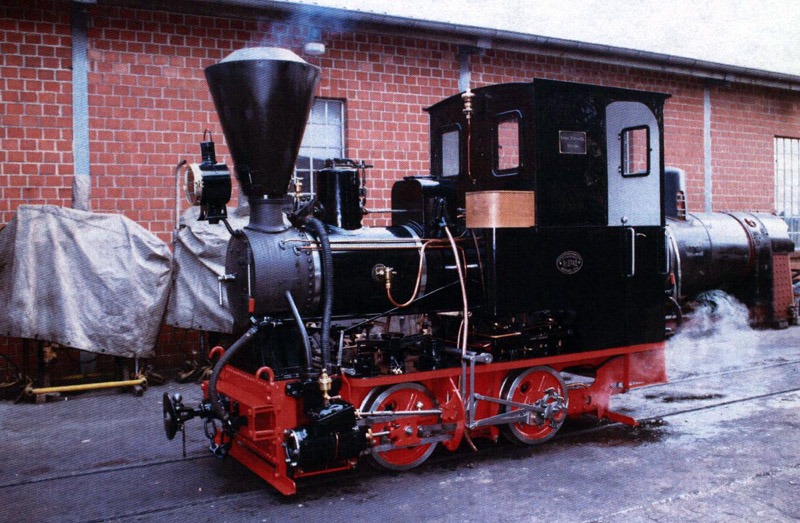

La máquina Nº III fue rescatada y enviada a Inglaterra; allá fue restaurada, y está en vapor en esta vista. Se había dada un copia al Museo Taller Ferrowhite en Ingeniero White.

Cuatreroslocopreserved

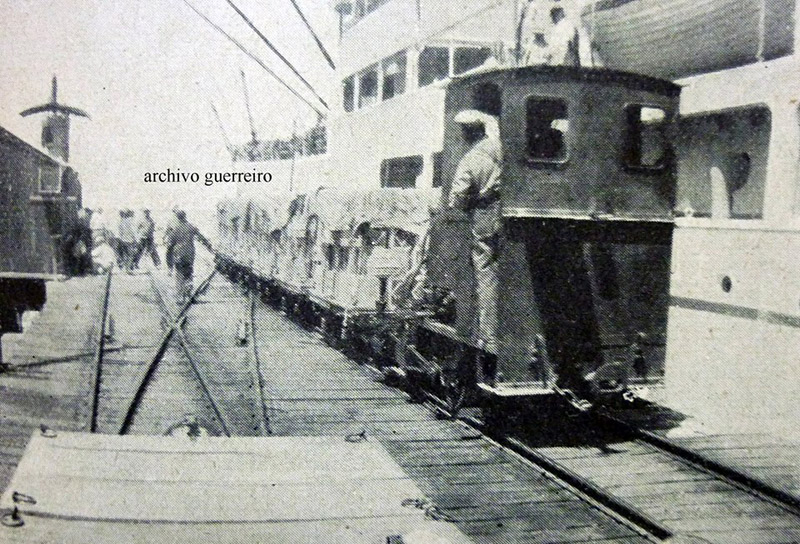

De Héctor Guerreiro viene esta vista de un tren al lado de un vapor.

Cuatreroslocoontrain

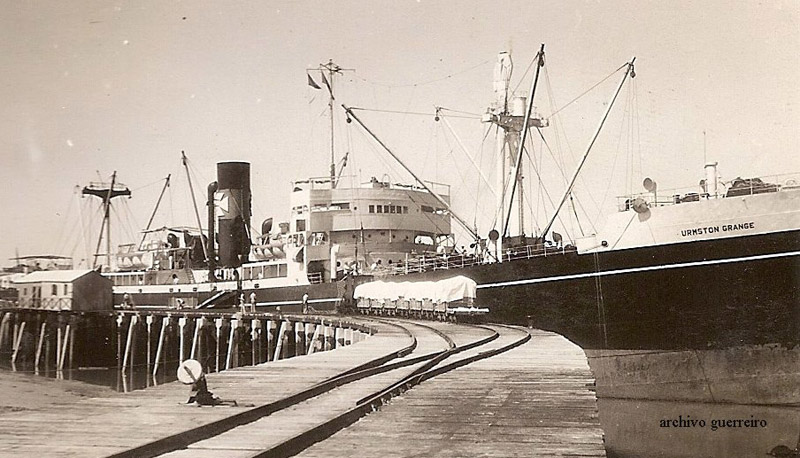

Otra vista de la misma fuente es una mostrando la curva abierta del muelle al comienzo del desvío que permita el escape de la máquina que ha llevado el tren al muelle.

Cuatrerosjettyandship

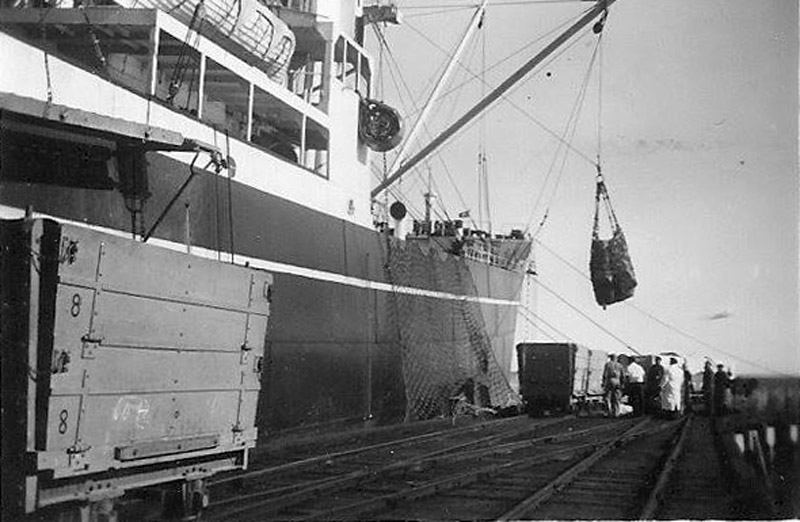

Y finalmente una vista de un vagón de lados que caen y resortes no laminados en la suspensión. (4)

Cuatreroswagonsonjetty

Fuente:
1 Dibujo copiado, gentileza el Señor David Kent.
2 Visita del Autor en mayo de 2011.
3 Descubierta en el museo en San Antonio Oeste.
4 Descubierta en Facebook, Bahía Blanca en imágenes. (20/11/17)
