El expreso de las Islas Malvinas

Abastos a la estación de radio
En 1915 se construyó una línea de trocha dos pies (61cm) para ayudar a la construcción de una estación de radio para la Royal Navy (Real Armada británica). Estaba sobre el lado norte de la bahía Puerto Argentino y unía el almacén naval Camber en Navy Point (Punta de la Armada) con los transmisores en Moody Brook (Arroyo Moody).

El ferrocarril estaba al otro lado de la bahía del pueblo Puerto Argentino. Su longitud era de cinco kilómetros. El transmisor poderoso de radio Marconi fue construido para mejorar las comunicaciones al hemisferio norte siguiente las batallas navales en el Atlántico Sur en el fin de 1914. Habían sido destruidos dos navíos de guerra británicos en la batalla de Coronel; pués cuatro alemanes en la batalla de las Falklands, dejando al Dresden a proseguir su notoria campaña.

Mapa de las Islas Malvinas

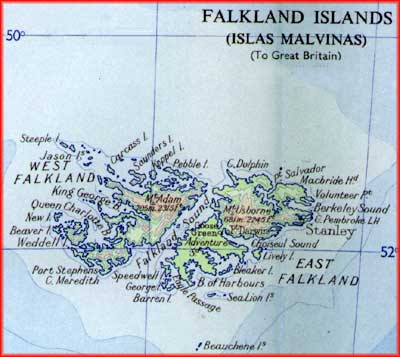

El mapa de 1957 (debajo) indica las islas con Stanley sobre la costa oriental. El archipiélago extiende 250km oeste al este.

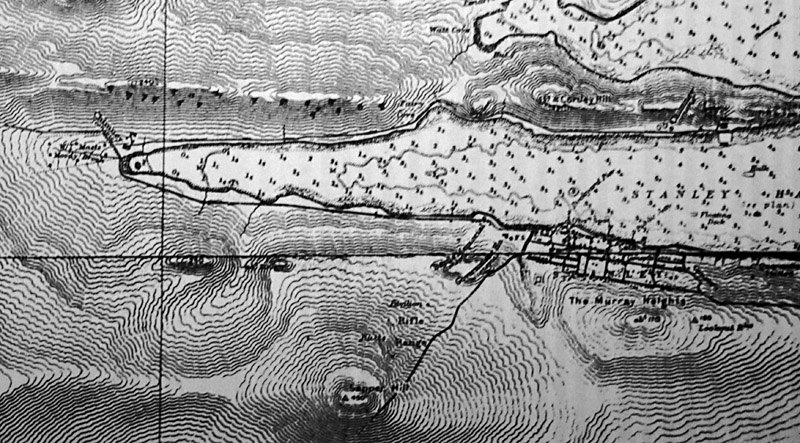

Una vieja carta náutica del Almirantazgo británico indica la zona del ferrocarril en más detalle. Port Stanley ubica abajo a la derecha, con el puerto desde el este hacia el oeste al norte del pueblo. Arriba está el cabo largo conocido como Camber con Navy Point a su término oriental. Moody Brook, el sitio del transmisor, se encuentra al término occidental lejano del puerto. El agua allá es poco profunda y a consecuencia se descargaban carbón y materiales en Camber Depot a un poco sur de Navy Point, por lo tanto la necesidad del ferrocarril. Se ve la traza como una línea negra fina por el lado boreal del puerto.



EarlymapofStanley

Construcción
El archivo de las Islas Malvinas albergado en Puerto Argentino tiene una serie de telegramas descifrados entre el Secretario de Estado de las Colonias (Lewis [después el vizconde] Harcourt) y el Gobernador de las islas (Sir William Allardyce). Porciones de estos mensajes dan un sabor de las decisiones tomadas en aquel tiempo:

Recibido el 6 de enero de 1915: Indique si haya un camino al sitio propuesto o sea necesario un ferrocarril ligero. Firmado Harcourt.

Enviado el 7 de enero de 1915: No hay camino al sitio. Recomendo que se construya 4 millas [6.4 km] de ferrocarril ligero al lado norte del puerto desde el almacén naval. Firmado Allardyce.

Recibido 25 de enero de 1915: Referencia su telegrama de 7 de enero, son aprobados el sitio y todas recomendaciones. Serán enviado materiales y material rodante ferroviario. ¿Puede Vd delinear donde está necesario la traza para el ferrocarril antes marzo? Firmado Harcourt.

Enviado al Secretario de Estado 25 de enero de 1915: Continuando previo telegrama, intento por todos los medios delinear el ferrocarril. Firmado Allardyce.

En mayo de 1915 se inauguró la construcción con la formación de un base duro de piedra bajo la vía principal. Las máquinas habían sido enviadas desde Stoke (Inglaterra) en marzo de 1915, indicando la urgencia de la tarea, tanto como para justificar la construcción durante el invierno malvinense. Las primeras pruebas eran en abril; el ferrocarril estaba completo en septiembre.

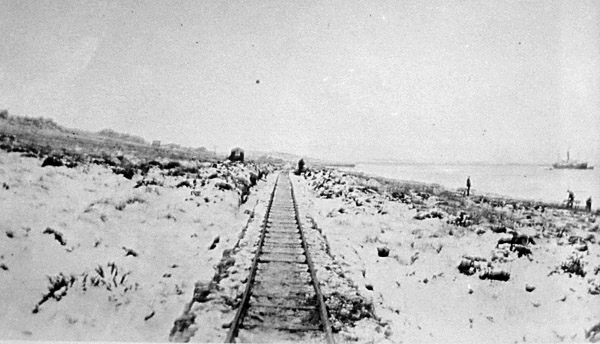

Una vista del ferrocarril sin fecha al este por hacia Camber.

Cambertrackinsnowsmall

Siguiendo unas discutaciones sobre la construcción de un muelle más circa at Moody Brook, se dejo en sitio el ferrocarril para llevar abastos a la estación de radio, pero cayó en abandono al fin de los años 1920s. Unas fuentes indican que la línea funcionaba hasta el fin de los años 1940s, cuando cambiaron de carbón a petróleo el combustible para la generación de la electricidad en la estación. Hacen claro las investigaciones del Profesor Smith que ha reducido enormemente el desarrollo técnico de la transmisión por radio el poder necesitado.

Locomotoras y vagones
Habían dos máquinas, tipo Wren (ave reyezuelo) de la empresa Kerr Stuart (números de fábrica 2388 y 2392 de 1915). Son de tipo antiguo, con caldera muy baja y el mecanismo de válvula en el chasis (no como las sobrevivientes en el Reino Unido, como Pixie, Peter Pan y Lorna Doone). Dos de las fotografías de abajo muestran una máquina como nueva y las otras dos máquinas con persianas a ambos lados de la cabina, remolcando los mismos tres vagones de cuatro ruedas. Una de las fotografías muestra tablones adicionales (¿desmontables?) en los vagones para servir de sillas durante el transporte de obreros. La misma fotografía muestra Falkland Islands Express pintado sobre el tanque, y el casco del vapor Great Britain apenas visible detrás. Esta fotografía es el origen del sello postal.

El difunto Dr Ben Fisher sugerió que la empresa Kerr Stuart podría haber estado bien preparada para fabricar estas máquinas rápidamente porque tenía la práctica de construir conjuntos de partes para máquinas en anticipación de compras. Es posible que este sea la razón de que los números de fábrica no sean consecutivos?"



NewCamberloco1small

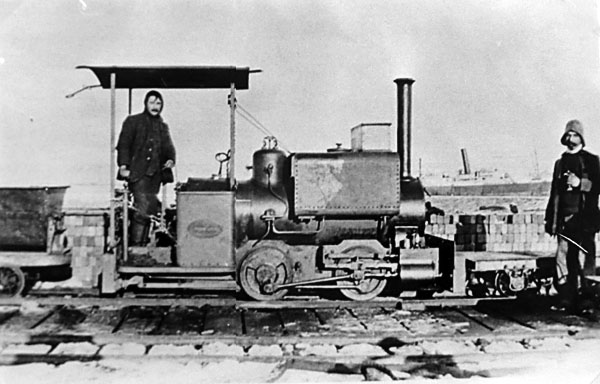

Arriba: antigua imagen de una de las máquinas, tipo Wren, sobre el muelle. Nótese la cabina abierta – ¡Nada bueno para el clima malvinense! (Fotografía de la colección del museo Stanley). Es posible que esta foto haya sido tomada de inmediato siguiendo la descarga de la máquina. Es posible que el vapor en el fondo sea el Ismailia que llevó desde Inglaterra el material para la estación de radio y el ferrocarril. También es notable la foto para la ilustración de los dos tipos de vagón original, un volcador a la izquierda de chasis oval y cojinetes dentro de las ruedas, y un vagón plano a la derecha de chasis rectangular y cojinetes afuera de las ruedas Ambos tipos usaban resortes espirales.

Camberloco2

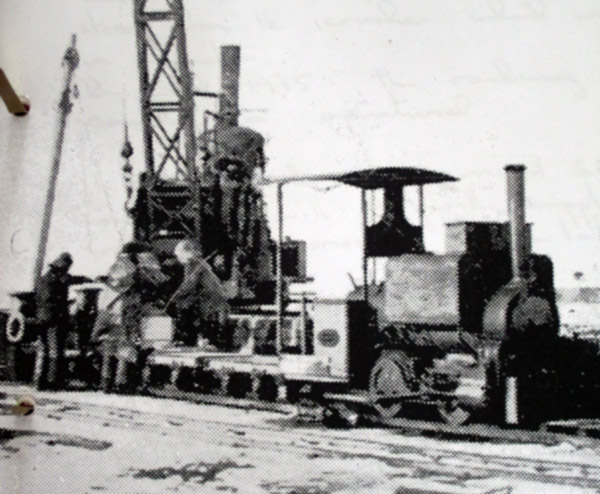

Arriba: otra vista mostrando una Wren recién llegada y el vapor Ismailia en el fondo a la derecha. La grúa a vapor es casi seguramente la grúa a vapor de cinco toneladas enviada con el ferrocarril y el material para el radio para la descarga de los mismos.

CR2

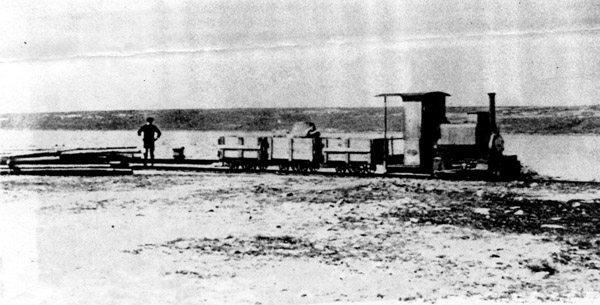

En esta imagen posterior, aparecen cerramientos a los lados de la cabina. El sitio es Navy Point. Los vagones han recibido carrocería de madera, probablemente de fábrica local. (Fotografía de la colección del Profesor R A Smith)



Cambertrain1small

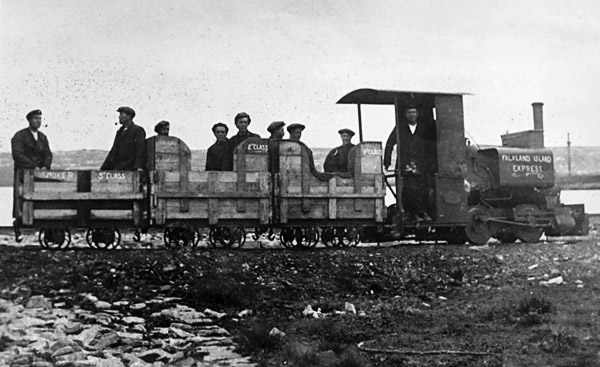

Esta fotografía es el origen del diseño del sello de correo de 54 peniques de las Islas Malvinas (debajo). La máquina tiene Falkland Islands Express pintado sobre el tanque. Hay sillas desmontables en los vagones para el transporte de obreros. (Fotografía de la colección del museo Stanley). Los títulos 1st class, 2nd class, 3rd class y Smoker (fumador) y sobre el tanque de la máquina parecen implicar una broma.

Viajando a vela por los rieles
De vez en cuando, en zonas ventosas, los ferroviarios han usado un palo y una vela sobre un vagón de cuatro ruedas. En las Malvinas este recurso fue elevado a la categoría de arte.

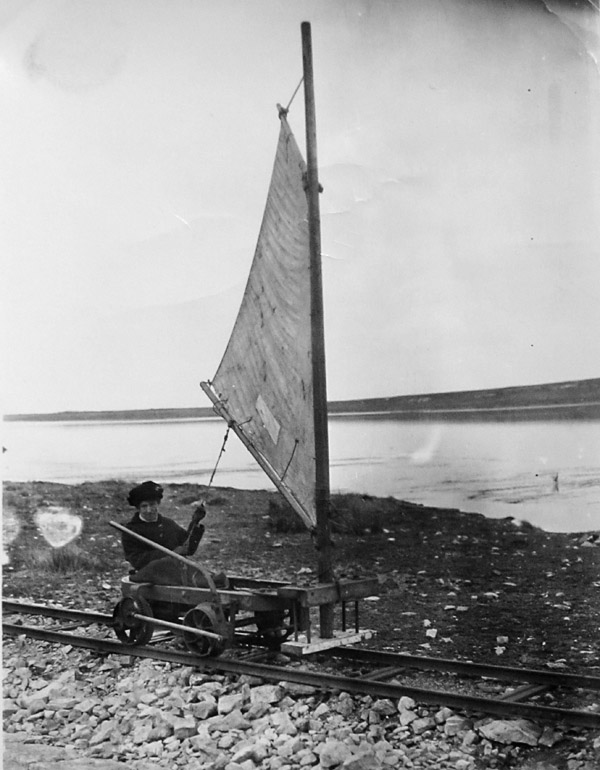

Una estampilla (debajo) muestra un vagón viejo a vela, pero en los años 1920s el estilo era más avanzado. La foto a la izquierda muestra un carro con una vela y un palenque con mecanismo unido al eje trasero para permitir el movimiento a mano contra el viento. Presumiblemente los vientos occidentales hacían fácil el viaje desde Moody Brook hasta Navy Point, pero la vuelta requería de más trabajo.





Cambersailingwagon

La fotografía es un rompecabezas porque parece que el vagón tiene su frente hacia el oeste. En una línea férrea no es posible adelantar frente al viento. Estimo que estuvo arreglada la vela de reverso para viajar en la dirección normal del viento, desde el oeste hacia el este.

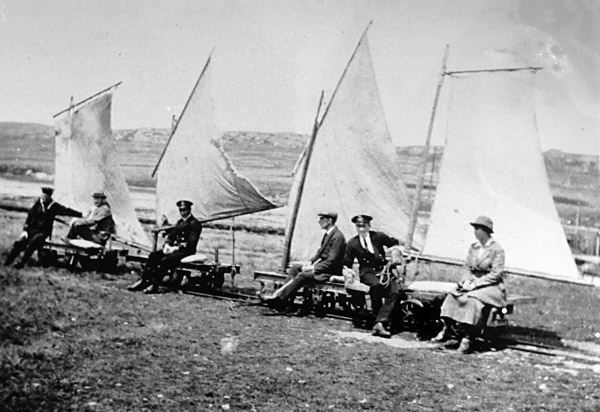

Abajo: Foto publicada en el Falkland Islands Journal. Una gran variedad de velas y aparejos de distintos tipos fueron probados.



Cambersailingwagonssmall

El grupo de sellos
Hace unos años se recordaba el ferrocarril en unas estampillas malvinenses. Agradezco al Señor Jim McLaren para la reproducción (debajo) de la sobre del día de emisión, que incluye una locomotora, el tren de la fotografía anterior indicada y un vagón empujado por vela.



Falklandscover



En 2005, durante su nonagésimo aniversario, el ferrocarril ha sido conmemorado por la emisión de cuatro estampillas. Usando cuatro fotografías de este sitio web, tres antiguas monocromáticas y una reciente de colores tomada por el Señor Zacchary Stephenson que muestra la traza en 2002..





Se reproducen las estampillas por gentileza de Creative Direction (Worldwide) Ltd y la Oficina Postal de las Islas Malvinas.

Trazando el trazado usando Google Earth
Lectores que poseen el programa Google Earth pueden pulsar el botón derecha del ratón (pulse Control Click sobre una Mac) sobre el enlace siguiente:

Locations in the Falklands on Google Earth.zip

Preserve el archivo en su computadora. Tire el archivo sobre la paleta de Google Earth. Discubrirá que Vd ahora tiene carteles para cada sitio importante a lo largo de la ruta y uno trazaos que permiten a Vd volar como en helicóptero por la ruta. Seleccione, pulse sobre el botón start para comenzar el vuelo.

Camber railway Un vuelo a lo largo del trazado desde el Camber a Moody Brook.

Generalmente el trazado es más claro sin el trayecto vector recubierto siendo revisado y visible, pero con los carteles seleccionados. Es preferible hacer los vuelos o 'tours' con las preferencias touring de Google Earth notados como inclinación de aparato cerca 60º y alcance de aparato cerca 300 m.


Reliquias sobrevivientes

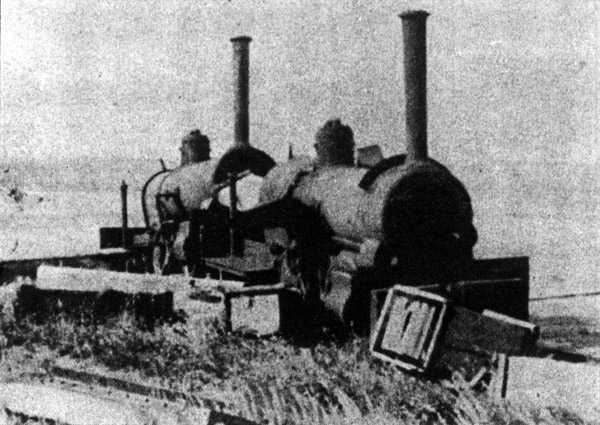

Las dos máquinas abandonadas en Navy Point cerca 1943 (1). Ya están desparecidos los tanques silla, presumiblemente para otros usos.



Camber2locos

Aunque los niños vecinos y otros usaron durante unos años la línea y sus vagones a vela, finalmente el ferrocarril fue olvidado casi totalmente. Los rieles fueron usados como contraganados y para las vigas de galpones. Pero la guerra de 1982 cambió todo.

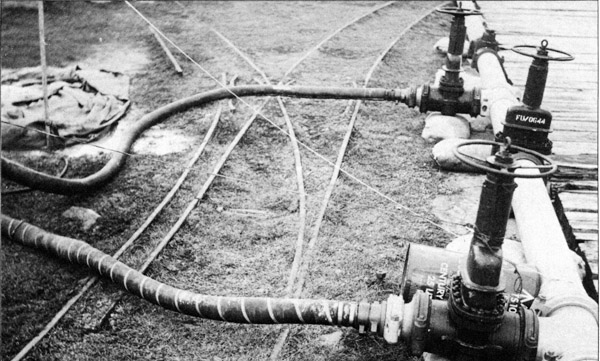

Los mapas en las noticias en la TV de la BBC (Autoridad Británica de Radio y TV) indicaba el ferrocarril y esta ocurrencia alertó a unos aficionados. Pero estaban demasiado ocupados para pensar sobre tales detalles. Finalmente, los Señores Richard Gardner, Raymond Selkirk y otros exploraron los restos. Los dos informaban de sus descubrimientos en la Railway Magazine (Revista Ferrocarril) (2). En aquel tiempo, al fin de 1982, estaban visibles unos desvíos en Navy Point y los restos de unas mesas giratorias para vagones. Las dos máquinas estaban enterradas debajo un montón de chatarra. Por todos lados y bajo el agua estaban algunos vagones. También se localizó una grúa a vapor de trocha ancha.



Cambertrack1983



Al oeste de Navy Point los rieles no estaban, pero se hallaron unos durmientes sobre lo que ahora es una pista. Durante la guerra se usaban algunos rieles para sostener el techo de fortificaciones en Wireless Ridge y otros partes. Un par de ruedas de vagón estaban en Moody Brook, pero los edificios originales de la estación de radio se han convertido en un cuartel para la infantería de marina y fueron destruidos por las fuerzas armadas argentinas que entendían que ya se usaban.

Mineswarningsigns

Si Vd. va a descubrir reliquias ferroviarias
asegúrese de saber
donde están los campos de minas.

Los Royal Engineers ([Regimiento de] Ingenieros Reales) rescataron las dos máquinas desde la chatarra y las colocaron en contenedores para seguridad. Se confió que una o dos pudieron ser preservadas en las Malvinas o en el Reino Unido. Más recientemente, el gobierno malvinense consideró una propuesta detallada para la restauración de una máquina y su retención en el Reino Unido y la restauración cosméticamente y vuelta a las islas para preservación de la otra. Nada ocurrió por razón de la situación financiera mundial de 2010.

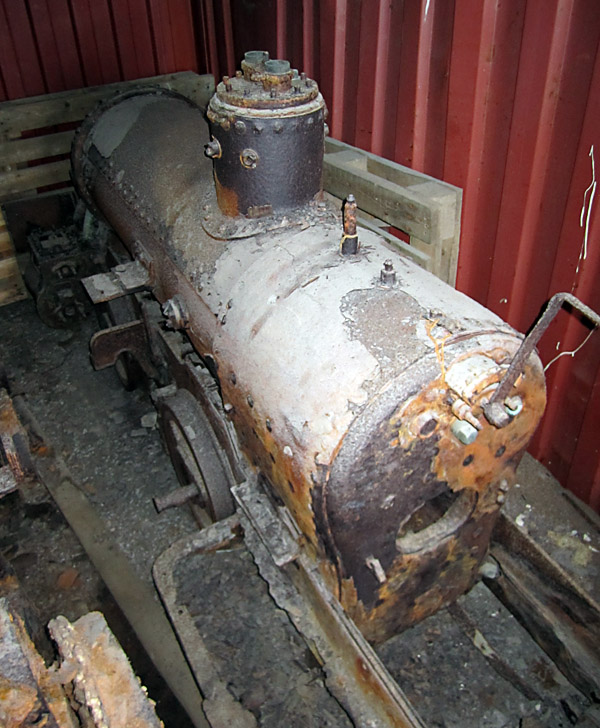

La foto de abajo muestra una de las máquinas en su contenedor en mayo de 2011. Se ve que los restos sobrevivientes son básicos siguiendo una vida de deterioro al aire libre de posiblemente 85 años.

RemainsofCamberlocosmall



Los desvíos en Navy Point han sido cubiertos por las instalaciones portuarias nuevas siguiendo 1982. Ha sido derribado mucho material sobre la playa debajo. Irónicamente, ahora ha sido abandonado completamente el sitio.

Casi nada está visible en Moody Brook, menos las fundaciones para los cables que aseguraban los mástiles de la radio y los cimientos de hormigón de los edificios.

Unas fotos tomadas en 2002 por el Señor Zachary Stephenson me han sido enviadas gracias al Señor André Philipsz del sitio web Britlink. Algunas de ellas se muestran debajo.

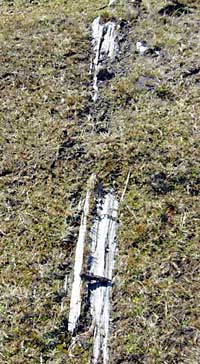

A la izquierda está un durmiente solitario de madera y un clavo de vía (escarpa) descubiertos en Camber.

























Se puede seguir fácilmente la traza a pie o por bicicleta de montaña. Usando un 4x4 es necesario tomar bastante cuidad en Fairy Cove donde la línea, siguiendo la topografía, parte de la ribera. Esta sección es muy pantanosa y debe ser desviado por una ruta más cerca a la costa.

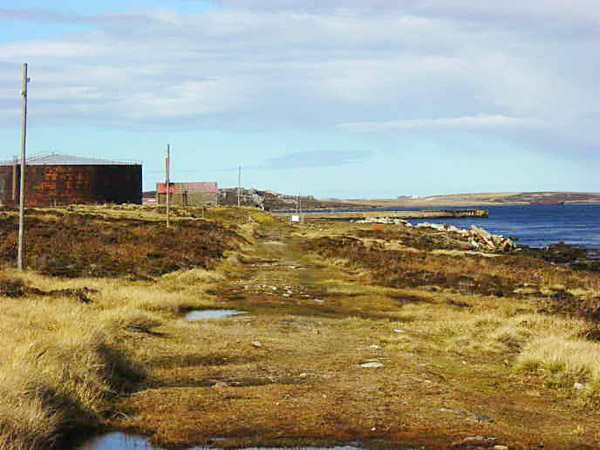

Todavía la traza está visible claramente. La vista de abajo al este hacia Camber y Navy Point.



Camberlookingeast1

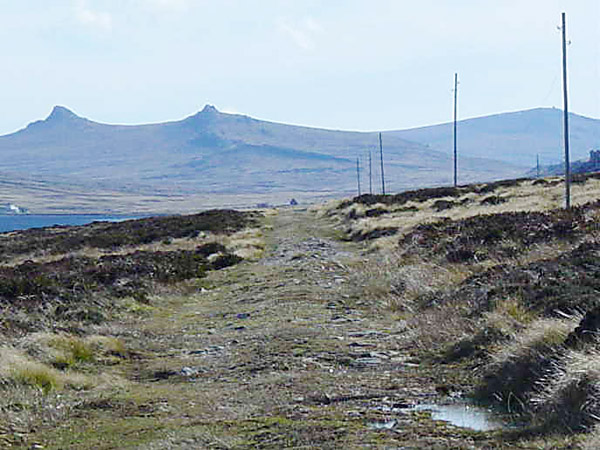

En la dirección opuesta, mirando hacia el oeste y Moody Brook.



Camberlookingwest1

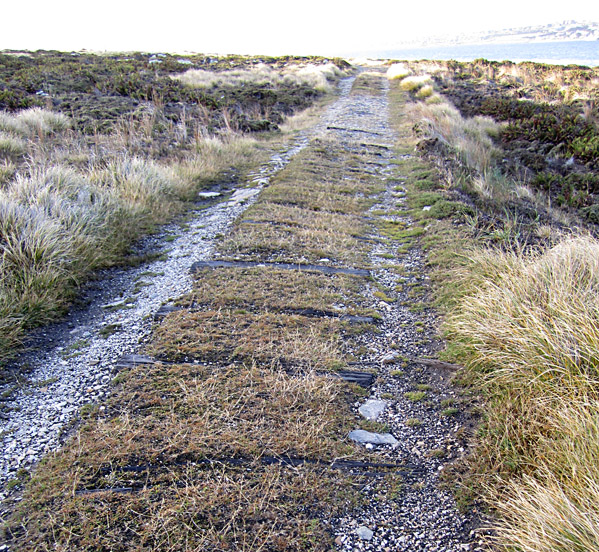

Se ve una sección de la traza en mayo de 2011. Están enteros casi todos los durmientes.



Cambertrack2011

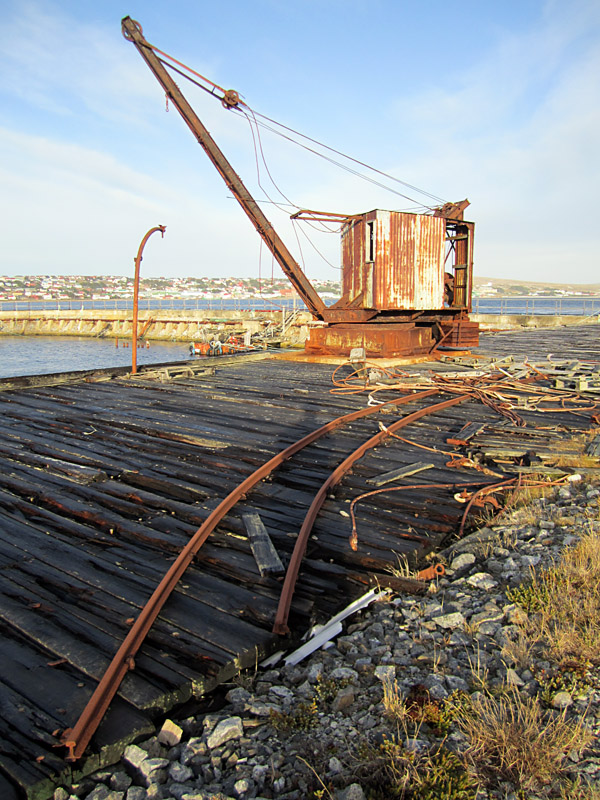

En mayo de 2011 en Camber, estaban pocos vías en sitio, pero una excepción es esta sección de trocha dos pies (61 cm) junto a la grúa fija diésel. Los rieles están fijos directamente a las maderas del muelle.



Cambercranetrack2011

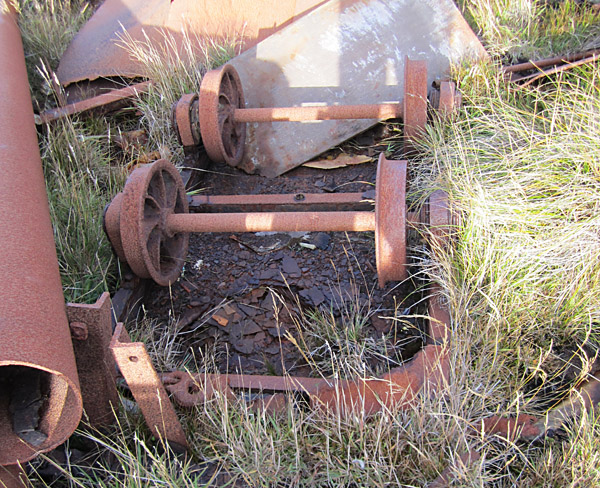

En mayo de 2011 en Camber, los restos de un vagón de chasis rectangular están con las partes de arriba abajo.



CamberwagonA2011

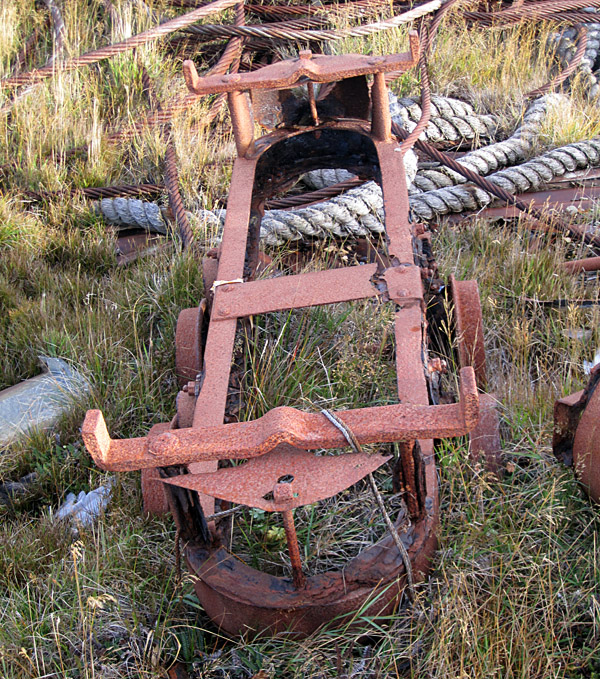

Cerca está el chasis de un volcador retrochado a 2 pies y 6 pulgadas (76 cm).



CamberwagonB2011

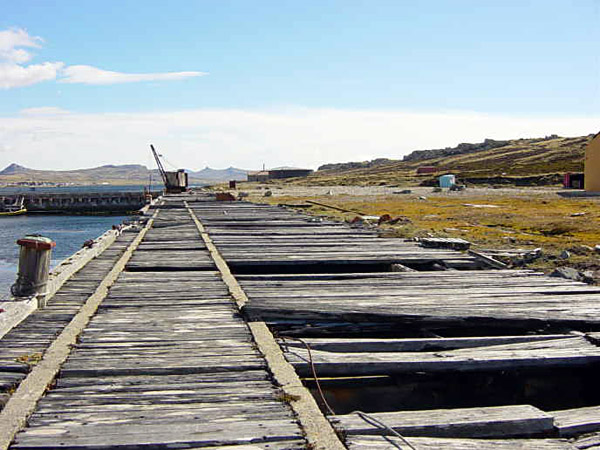

La grúa en la distancia no está montada sobre rieles, los longitudinales de madera aluden claramente de una vía de trocha más ancha construido lo largo del muelle en el almacén de Camber. En realidad la distancia entre las dos líneas es cerca seis pies (1,8 m).





Cambercranetrack1

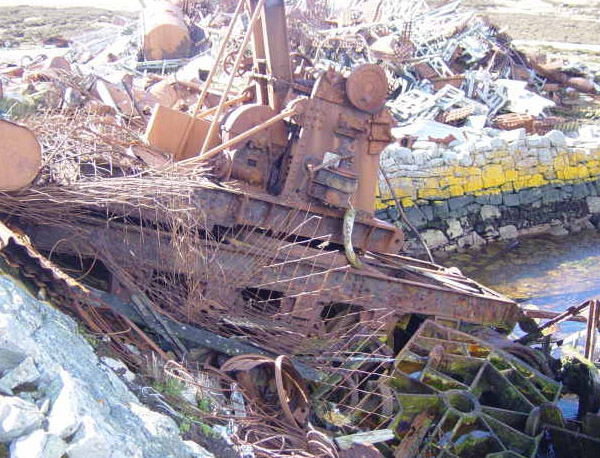

Empujados en el agua cercana están los restos de una grúa a vapor. El fabricante era John Wilson de Birkenhead, Inglaterra. Ésta sea posiblemente la grúa de cinco toneladas entregado en 1915 para asistir en la descarga de los materiales para la estación de radio.



Cambersteamcrane2



Desde el lado opuesto es claro que la grúa tiene los paragolpes de estilo británico no necesario sobre una línea corta al lado de un muelle, pero posiblemente indicando un diseño universal habilitado también para las maniobras por máquina.



Cambercranewreck1



El Futuro
Es decepcionante que fracasó la propuesta de reciente para restaurar cosméticamente una de las máquinas para exposición en las islas. Es posible que los intentos a mover el museo en Puerto Argentino a un sitio más grande y más central en el viejo puerto dará la oportunidad descubrir un sitio seguro para la máquina donde se puede ser apreciado por los visitantes a las Malvinas. Esperamos con interés más noticias.

Fuente:
1 Foto del difunto Señor T. E. Rounthwaite, en la colección del Señor Norman Straker, como reproducido en la revista Railway Magazine de mayo de 1985.
2 Escritos en la revista Railway Magazine de noviembre de 1984 y marzo de 1985.
3 La fuente más completa es un escrito por el Profesor R. A. Smith, publicado en la revista The Narrow Gauge N°108 (otoño de 1985), páginas 13-15. El Profesor Smith ha dado bondadosamente permiso para adjuntar el escrito completo como apéndice.
